条码管控应用方案

发布时间:2020-03-10 15:07:14点击量:

条码管控应用系统

















方案撰写:XXXXX



                日    期:  XXXXXXXX









目录



目录 2

1. 概述 3

1.1项目背景 3

1.2项目目标 3

1.3假设与依赖 3

2.条码管控要求 4

3.总体解决方案 4

3.1系统部署结构图 4

3.2软件系统应用架构图 5

3.3 条形码应用 5

3.3.1 不良条码管控流程 6

3.3.2 成品出库 7

3.4技术方案 7

3.5硬件方案 7

4.报价 8

5.售后服务 9

6.实施方案 9





















 1. 概述

1.1项目背景

由于目前生产的不良信息记录采用纯手工纸张的记录方式,现已不能满足业务发展的需要及大客户的要求,造成许多不便之处。主要表现为以下几点。

1) 信息的实时性差

由于需要一个业务的工作结束后才能把数据录入到一个excel文档中,因此信息的延迟很大;

2) 信息的准确性差

信息的采集依靠现场工人记录,容易记错、遗漏;同时,记录的信息再次录入到excel文档时,也容易出现输入错误、遗漏等问题,造成最后不良信息准确性比较低。

3) 信息采集不方便,工作量大

所有的作业信息需要现场工人用手工记录,才能通过电脑进行批量录入到excel文档里,影响工人的工作,同时记录信息的录入工作也较大。这样大大的降低了工作效率。

1.2项目目标

在现在的手工记录流程基础上,有针对性的加入条形码应用,把条码技术引入不良信息管理,有效解决了的管理难题,使企业更轻松、有效地提高不良产品的管控,,而且为提高企业的生产经营效益提供了重要的保障。

1.3假设与依赖

假设软件系统名称为:条码管控应用系统,以下通常书写为《RF系统》。



此方案为初步方案,未能完全反映用户的需求,在以后版本中不断的修正。







2.条码管控要求

2.1 LABEL打印工程要求:打印条码重复时提醒及异常补打

系统在生成完条码打印后,系统自动记录条码打印次数,异常补打时在系统里先查询出补打的条码,再通过打印条码。

   22 修理台、ATE条码扫描要求:不良发生时MES LABEL扫描同一号码不可超过三次修理记录,如超过三次将报警提示。系统自动识别机种别的客户代码、REV、总位数是否正确,不一致时不可操作。

   2.3 包装条码扫描要求:包装工程根据系统分配的机种手动录入线别、卡板号(卡板号重复时可识别),扫描两个LABEL满箱后自动切换到下一箱,箱号与两个SN号必须一一对应。TIME别及日别产量、流失SN号能详细管理体现。(系统能以卡板号和箱号自动查询相应的SN号)等。

    更多要求见附件《SN扫描改善生产要求》。

3.总体解决方案

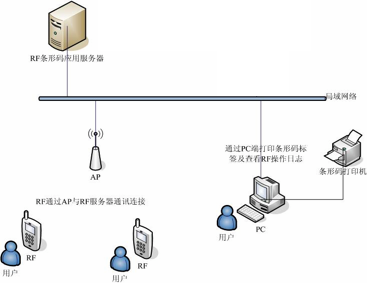

3.1系统部署结构图




(1)

说明:

系统为网络版,数据库、RF系统(PCPDA)、RF应用服务,RF系统(PDA)部署在RF上,方便移动。

系统采用RFAP结合的无线应用处理模式,这样系统可以实时的进行数据存取操作,并对数据进行处理及分析。

条形码的打印通过RF系统(PC)本地打印。

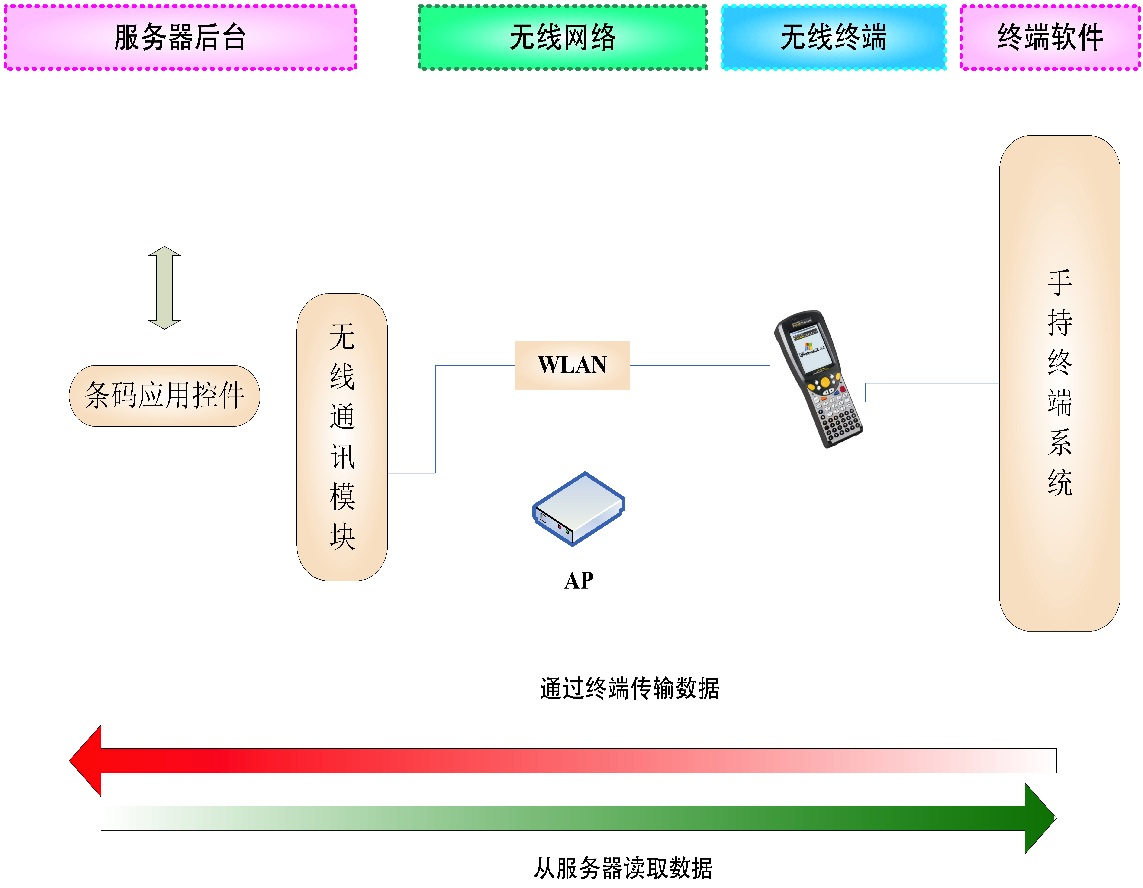

3.2软件系统应用架构图


(2)



3.3 条形码应用

标签设计(仅供参考,以用户确定样式为准)




(3)

条形码内容组成规则由用户自定义。

3.3.1 不良条码管控流程












3.4技术方案

数据库:SQL Server 2000/SQL Server 2005数据库

开发平台:Microsoft Visual Studio 2008

语言:C#

操作系统:Windows2003/Windows2000/WindowsXP

3.5硬件方案



Item

Hardware Name

Model Description

Qty

Remark

1

手持终端

Intermec CN3

3


2

无线AP

CISCO

3

测试信号后确定具体数量

3

手持终端配件

CN3电池

4


4.报价

Item

Hardware Name

Model Description

Qty

Unit Price

Total Amount

硬件报价

1.1

手持终端

Intermec CN3 Mobile Computer,Intel® XScale PXA270, 520 MHz

 WI-FI,128MB RAM,256MB ROM,WIN5.0 OS, 4000MAH Battery, Single  Charge Dock with comm., include Power supply (含主机、电池及通讯充电座、电源适配器)

3



1.2

电池

Intermec Battery Pack,4000mAH(电池)

2



1.3

无线AP

Cisco Aironet 1240AG Access Point(无线路由器)

3



1.4

路由器供电模组

CiscoPower Injector for 1200 Series (路由器供电模组)

3



1.5

路由器天线

Linksys 2.4GHZ 7dBi Omni Antenna (无线路由器天线)

6



软件报价

1.1

管理功能

用户设置、权限设置、编码规则




1.2

基础资料

不良代码设置、机种设置、TIME别设置




1.3

条码管理

条码生成管理、条码打印格式报表设置、条码打印查询明细、条码异常补打管理、




1.4

PC程序

AI/SMT 不良条码扫描管理




1.5

PC程序

ICT测试数据收集




1.6

PC程序

ATE测试数据收集




1.7

PC程序

装箱条码扫描管理




1.8

PC程序

机种生产状态报表及其它分析性报表设计




1.9

服务端程序

PDA/PC客户端连接到服务端保存数据




1.11

合计

软件开发




合计:


备注:

1. 具体要求以SN扫描改善生产要求”总体需求为基准

2. 报价含开发费、软件调试安装费及培训费

3. 报价已含税及一年系统维护费

5.售后服务

服务类型

服务方式

详细内容

响应时间

远程
技术
支持

热线支持


即时

MSN在线支持


即时

邮件支持


1个工作日

传真支持


1个工作日

现场
服务

现场维护

对远程技术支持无法排障的,将派遣技术人员到用户现场处理故障

2个工作日

售后服务说明:一年免费;售后服务的内容包括电话支持、Email支持、上门服务

6.实施方案

计划

时间安排

说明

软件安装

1

安装,并培训安装

应用培训

1

培训使用软件
