仓库管理方案
(Version1.0)
目 录
l 数据采集器 优博讯 I6200系列(安卓+二维WIFI) 12
1 关于我们
广东码恩电子科技有限公司设于全球制造业名城—中国东莞,是自动识别技术产品及解决方案商,条码产品与系统集成服务供应商。企业在条码识别技术、RFID 技术及信息化解决方案方面,结合卓越的管理模式和实践经验,为客户提供条码管理整体应用解决方案。公司经过多年发展在条码应用方面拥有雄厚的技术基础和丰富的专业经验,已成为Zebra、SATO、TSC、新大陆等国标国内一流设备厂商的优秀合作伙伴。我司提供条码打印设备、条码扫描采集器、条码标签、不干胶标签、印刷标签、吊牌、条码打印耗材、条码信息采集解决方案等整体全面增值服务。我司目前客户已分布全国各省及主要城市。我们致力向条码应用领域的客户提供高品质的产品和切实可靠的售后服务及技术支持。同时公司在条码系统与MES(生产执行系统),WMS(仓库管理系统)和ERP(企业资源计划管理系统)和MSS(商业销售系统)的集成方面具有资深的专业经验,能为客户提供最佳的解决方案。我司正处高速发展中,现已获民营科技企业、系统目标 射频识别(RFID)企业联盟理事单位等资证。未来我司朝着专业化、规模化、服务本地化、集团化大型企业发展!
2
系统目标
本方案书是根据中小型企业仓库原料和成品进出库流程设计.要求采用win2003版本以上服务器和 SQL SERVER2005以上数据库运行平台,实现实时信息传递及资源共享,由条码自动识别、无线網絡等技术采集和核对数据,对数据进行数据分析和处理,最终形成统计报表和查询等.
3 系统要求
l 使用条码和自动识别技术在扫描和查询的过程中能及时和真实的反映库存,根据物料号可以查询到物料的库存总量,各个入库的批次和入库时间,以及各个批次所存放的仓位.
l 物料在领料的过程中可能进行拆分,如发料时按需求量对包装好的物料拆分发处理.系统能根据这一特殊情况处理库存数据.
l 物料在领料的出入库的时候能实现先进先出,提示用户哪些是先入库的物料要求优先选择出仓使用.
l 物料都在库存在存放有有限期限,系统需要对即将到期的物料提示用户做处理.
l 条码扫描实现快速有效的出入库和盘点功能
4 软件功能描述
4.1. 数据库服务器
负责接受数据和保存数据 。
4.2. 系统主系统
仓库基础数据,用户资料,权限资料,出入库操作模块,查询和导出库存的数据和条码信息,以及出入库历史记录。在用户公司任何一台链接局域网的电脑上即可运行。
4.3. 条码打印和扫描系统
负责打印物料条码,对现场设备进行扫描采集。现场数据上传。

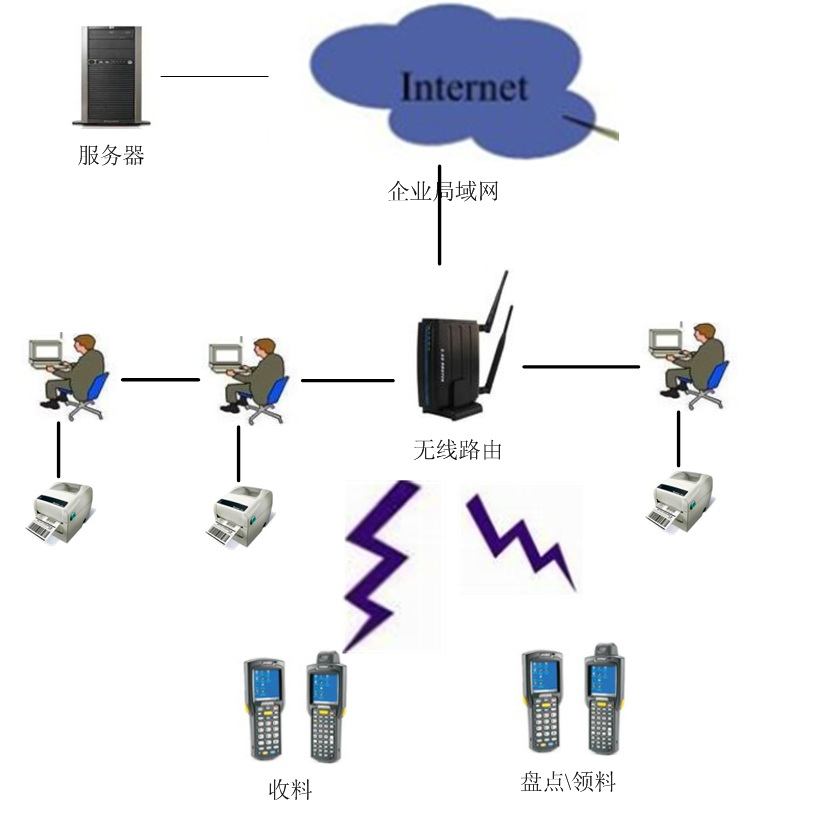

5 项目架构
6 功能介绍

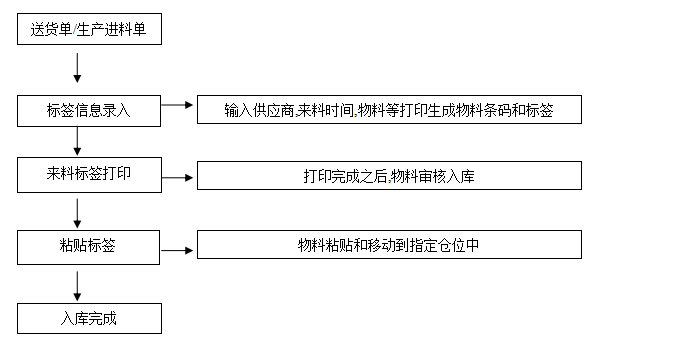

a) 来料入库单元
用户根据供应商提供送货的单据,输入送货的物料编码,物料名称,规格,订单编号,单位,数量,送货时间,系统生成物料批号(条码).根据录入信息生产来料标签,实现物料标示,这样根据物料批号条码,可对不同时期入库的物料加以区分.当用户在系统中对入库仓位指定后实际也按指定仓位入库即可.用户打印完成标签后即表示物料入库成功,系统便更新物料库存(生产入料与该流程功能类似,生产入料只是选择的是车间不是供应商).

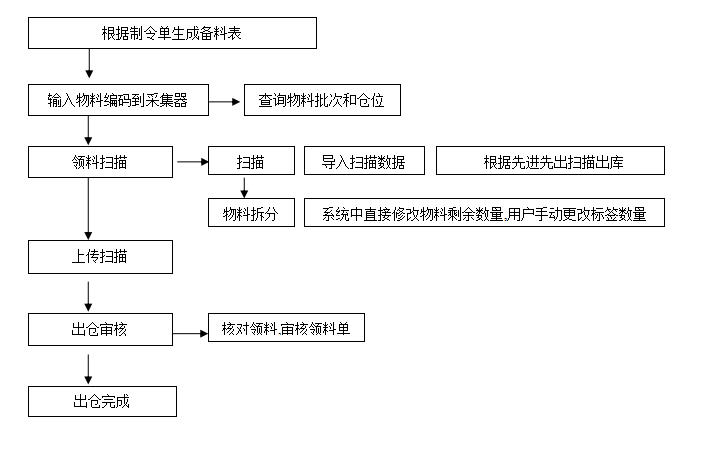

b) 领料出库模块
生管人员根据生产制令单生成物料需要表,由仓库人员备料,仓库人员输入物料编号采集器系统中查询出物料入库批次和存放位置数量等信息.仓库根据物料编码查询系统库存里面物料库存和不同的入库批次,根据先进先出原理选择最先入库的物料优先出库,系统提示用户物料批次所存放的位置.

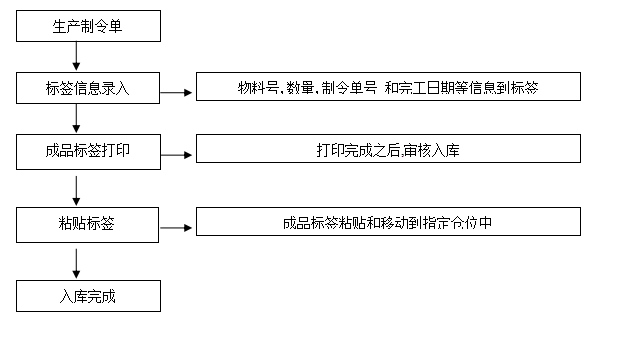

c) 成品(半成品)入库单元
用户根据生产单提供物料号,数量,制令单号 和完工日期录入信息生成成品标签,实现物料成品标示,系统产生成品条码,这样根据条码可对不同时期入库的成品加以区分.当用户在系统中指定入库仓位实际也按指定仓位入库即可.用户打印完成标签后即表示成品入库成功,系统更新成品库存.

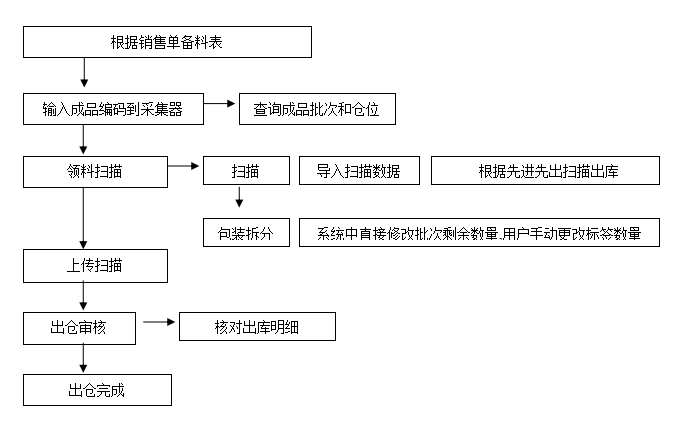

d) 成品(半成品)出库模块
出库人员输入要出库有成品物料编号采集器系统中查询出成品入库批次和存放位置数量等信息.仓库根据成品编码查询系统库存里面物料库存和不同的入库批次,根据先进先出原理选择最先入库的成品批次优先出库,系统提示用户成品批次所存放的位置.由用户扫描执行出库。

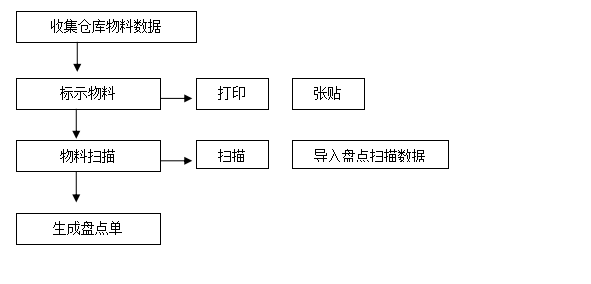

e) 盘点
仓库库存盘点是根据物料实际库存和系统库存的对比实现,用户对库存中一些尚未标示的物料进行条码标示,扫描实际库存的实际物料条码,导入系统后对系统库存进行调整实现的调账功能.一般会半年或者几个月执行一次,为实现系统能准确反映真实库存情况而设定 。
f) 报表和查询
l 用户根据物料编码可以查询到该物料总库存数量.
l 用户可以根据物料编码查询各个批次入库日期和存放的仓位
l 用户选择仓库可以查询到该仓库存存放的所有物料总数量,用于盘点.
l 用户可以查询到仓库的出入库历史记录
l 用户可以根据仓库数据盘点,调整.
7 硬件需求

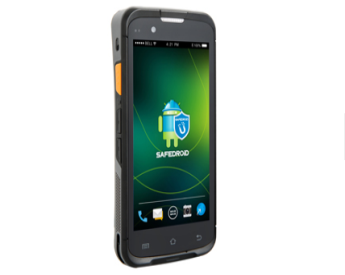

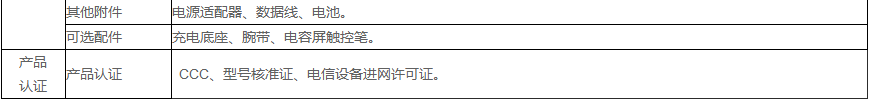

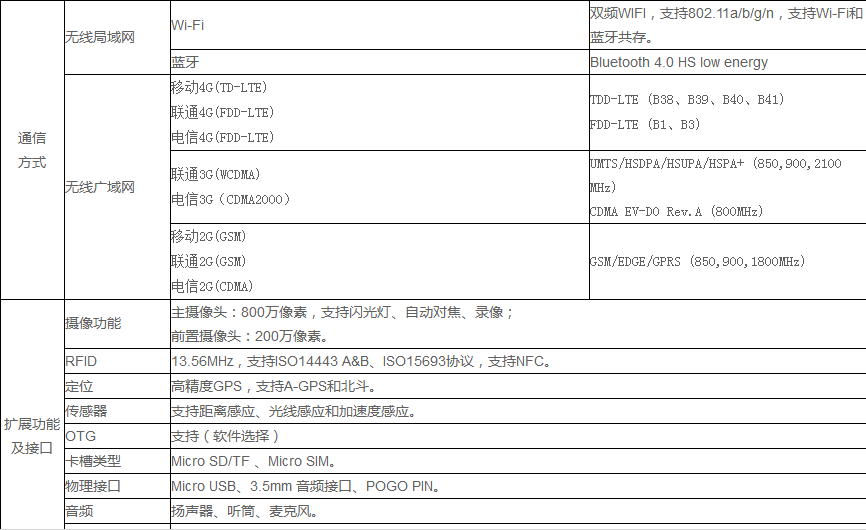

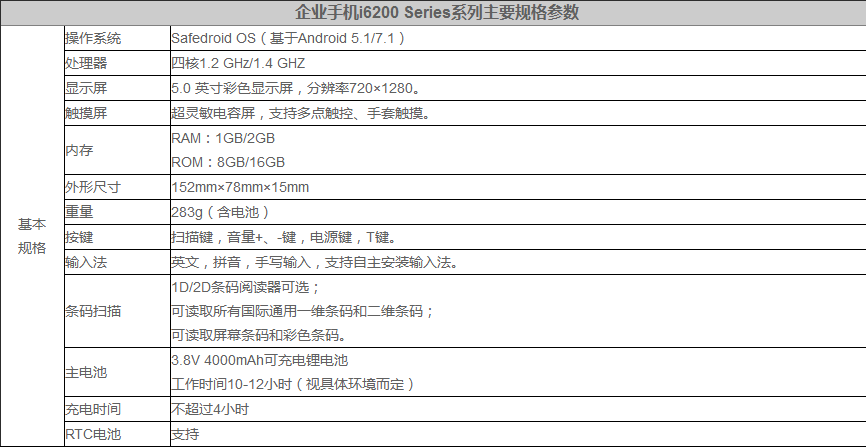

数据采集器(PDA端)

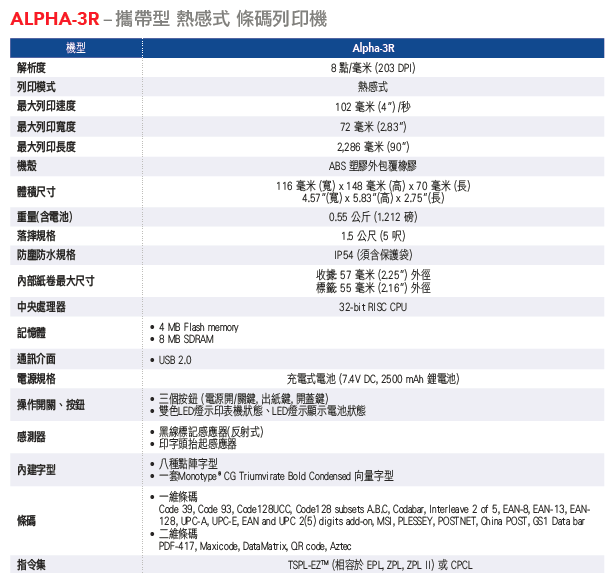

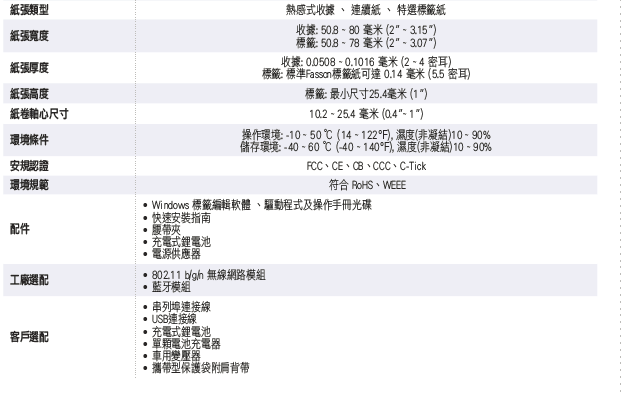

便携式移动打印机:

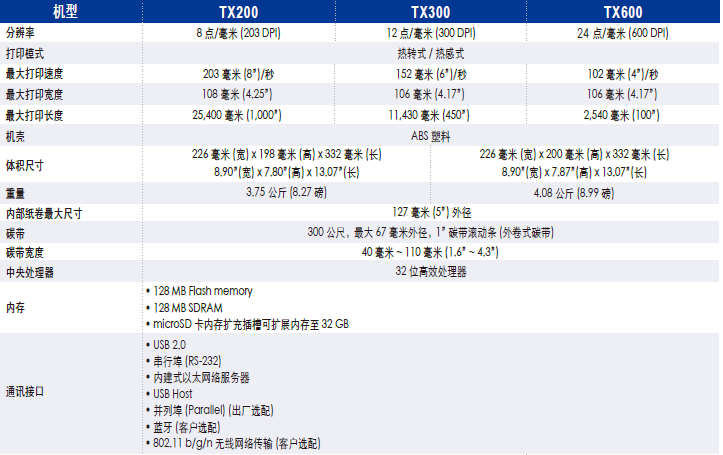

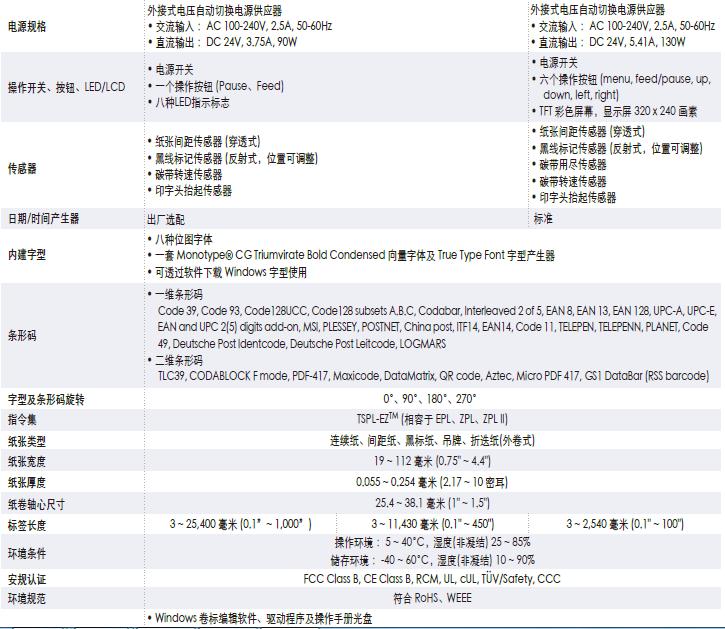

桌面型打印机:
实施明细
l项目进度表
阶段 | 序号 | 任务 | 工期天 | 负责人及部门 | 文档或成果 |
调研 | 1.1 | 现场调研需求收集 | 3.0 | 软件 | <<客户需求分析表>> |
1.2 | 整理需求文档 | 软件 | |||
1.3 | 需求确认 | 软件 | |||
代码 | 2.1 | 系统流程设计 | 3.0 | 软件 | 系统设计流程规划图 |
2.2 | 系统功能确定 | 2.0 | 软件 | 每个模块的界面示意图 | |
2.3 | 程序架构设计 | 2.0 | 软件 | 建设数据库结构 | |
2.4 | 系统编码 | 7.0 | 软件 | ||
2.5 | 设备控制开发 | 5.0 | 软件 | 打印标签 | |
实施 | 3.1 | 服务器安装调试 | 5.0 | 实施 | 《服务器维护手册》 |
3.2 | 用户操作 | 实施 | 《设备使用手册》 | ||
3.3 | 系统培训 | 5.0 | 实施 | 《操作说明书》 | |
3.4 | 系统试运行 | --- | 实施 | 系统试运行 15个工作日 | |
上线 | 4.1 | 系统验收 | 5.0 | 实施 | 《系统验收报告》 |
总工时 | 37 | 完成 |
l 项目配备人员表
项目 | 工程师级别 | 数量 | 工作职责 | 责任人 |
软件项目
| 项目经理 | 1 | 负责项目总进度 | 康宁 |
开发工程师 | 2 | 负责软件技术支持,开发软件安全规范 | 杨宗运、徐成建 | |
测试工程师 | 2 | 负责客户现埸数据测试 | 叶文斌、钟鹏 | |
SCM工程师 | 1 | 负责规划前期调研支持和客户接口工作,解答处理客户提出的系统问题, | 康宁 | |
实施工程师 | 1 | 负责客户现埸培训指导 | 叶文斌 | |
硬件规划 | 1 | 负责数据采集设备 | 叶文斌 | |
用户 | IT技术工程师 | 1 | 保持现埸网络畅通 | |
项目总支持 | 1 | 支持整个项目的进度 | ||
项目顾问 | 1 | 跟踪项目进程及人员安排流程注意事项 | ||
特别要求 | 本项目工作期间请解决食宿问题。请安排相关部门和人员给予配合。 |
l 项目前期硬件配备表
项目 | 工程师级别 | 数量 | 规格 | 说明 |
仓库入库模块
| 便携式打印机 | 1台 | 3RB | 生成物料条码 |
入库计算机 | 1台 | 系统执行 | 打印系统和数据报表 | |
智能扫描器 | 1台 | 安卓系统+WIFI二维 | 扫描和上传数据 | |
232公对母串口线 | 2条 | 设备链接通讯 | 23交叉线 | |
标签纸、碳带 | - | 预定规格铜版纸、碳带 | 物料标签、标签耗材 | |
盘点模块 | 智能扫描器 | 1台 | 安卓系统+WIFI二维 | 扫描和上传数据 |
条码打印机 | 1台 | TX300 | 打印库存标签 | |
串口触发器 | 1个 | IT-007R | 可选 | |
通讯线 | 1条 | 959150 | 可选 | |
无线AP | 1台 | 无线网络数据接受 | ||
电脑 | 1台 | 执行客户端程序 | ||
串口232公对母数据线 | 1条 | 可选 | ||
USB转串口线 | 1条 | 计算机没串口时需要 | 可选 | |
出仓模块 | 智能扫描器 | 1台 | 安卓系统+WIFI二维 | 扫描和上传数据 |
便携式打印机 | 1台 | TX300 | 拆封标签生成条码 | |
无线AP | 1条 | 无线网络数据接受 | ||
电脑 | 1台 | windowsXP版本以上 | 执行客户端 |
